概述：
1、結構和性能特征

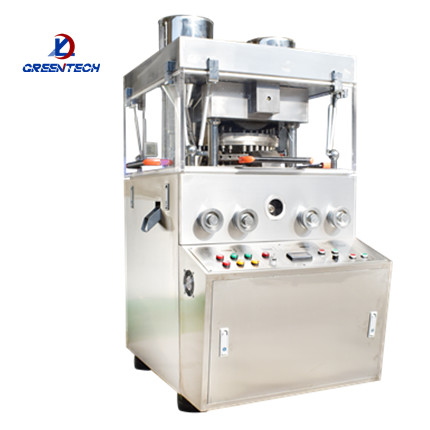

2、本要采用變頻電機調速，通過同步帶輪帶動蝸桿蝸輪傳動從而使轉臺旋轉。轉臺旋轉帶動35付沖模作順時針運轉。每付沖模通過上、下導軌及壓輪等機構組成加料、充填、壓片及出片等壓片過程。
3、本機的壓力、充填、片厚和轉速均可調節，所有的調節手輪均在機器的正面，并有操作面板指示說明。操作簡單，維修方便。
4、ZP-420系列旋轉式壓片機確保片劑符合GMP要求。在片劑壓制室均采用無蝕的不銹鋼板將它與其它部分隔離。四周均有密封裝置，防止與外界產生交差污染。
5、上壓輪設有卸荷裝置，其壓力可以調整，當沖桿的工作壓力超過預先設置的壓力時，則通過彈簧的壓縮來卸荷，并由蜂鳴器發出聲光信號，機器即刻停轉，以防止機件損壞。
6、本機采用封閉式浸油潤滑的蝸輪蝸桿傳動，延長了蝸輪蝸桿傳動的使用壽命。
技術參數：
|
型號 |
ZP420系列 |
||||||||
|
沖模數 |
25 |
27 |
29 |
31 |
35 |
37 |
39 |
41 |
45 |
|
最大壓片壓力（千牛） |
100 |
100 |
100 |
80 |
80 |
80 |
80 |
80 |
80 |
|
最大壓片直徑 (毫米) |
30 |
25 |
22 |
20 |
13 |
13 |
13 |
10 |
8 |
|
最大填充深度（毫米） |
30 |
18 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
最大片劑厚度 (毫米) |
15 |
9 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
轉盤轉速 （轉/分） |
30 |
||||||||
|
產量（萬片/時） |
9 |
9.7 |
10.4 |
11.6 |
12.6 |
13.3 |
14 |
14.7 |
16.2 |
|
電機功率 （千瓦） |
5.5 |
5.5 |
5.5 |
4 |
4 |
4 |
4 |
4 |
4 |
|
外形尺寸（毫米） |
1240×980×1650 |
||||||||
|
主機重量（千克） |
1850 |
||||||||
